治具を自作して段取りと加工を楽にする、小さな改善の発想

「また、ここで手が止まった」。品物を機械にのせて、スケールを当てて、少しずらして、もう一度測って。同じ品物を流すたびに、同じところで同じ迷いをくり返している。そんな場面、心当たりがありませんか。

ベテランなら手の感覚でさっと合わせられる。でも、その人が休んだ日は時間が倍かかる。新人に任せたいけれど、「位置合わせが難しいから」とつい自分でやってしまう。

この記事では、そんな「毎回止まる場所」を、自作の治具で楽にしていく考え方を一緒に整理します。立派な設備投資の話ではありません。端材とクランプで作れる、小さな一手からの話です。

結論：治具づくりは、「毎回手が止まる場所」を1つ選ぶところから始まります。止まり方は、だいたい「位置決め」「測る」「押さえる」の3つのどれかです。その場所に合う簡単な治具を端材や市販部品で1つ作り、初品で寸法を確かめてから使い始める。凝った治具より、迷いを1つ消す治具のほうが現場ではよく効きます。

治具（じぐ）とは、品物を決まった位置に置いたり、押さえたり、加工や測定を助けたりするための道具のことです。大げさに聞こえますが、突き当て用のブロックひとつ、高さを合わせる板一枚も、立派な治具です。

何が起きているか：時間は「迷い」に消えている

段取りや加工が長くなる理由を書き出してみると、意外と「削っている時間」そのものは長くないことが多いです。時間を食っているのは、その前後にある小さな迷いです。

品物をどこに置けば正しい位置になるか、毎回スケールで測っている
高さや角度を合わせるのに、何度もダイヤルゲージを当て直している
手で押さえながら加工するので、片手がふさがって作業が進まない
向きを間違えて付けてしまい、気づいて付け直す

ひとつひとつは1〜2分でも、毎日・毎ロット重なると大きくなります。たとえば、位置合わせに毎回1分30秒かかる段取りが1日8回あれば、1日12分。月20日で240分、つまり月4時間がこの迷いに消えている計算です。

そして、この迷いは「人の腕」に頼っている部分でもあります。慣れた人は速い。慣れていない人は遅い、そしてずれやすい。迷いが多いのは、腕が足りないからではありません。迷わずに済む道具が、まだ手元にないだけのことが多いのです。

手が止まる3つの場面と、合う治具

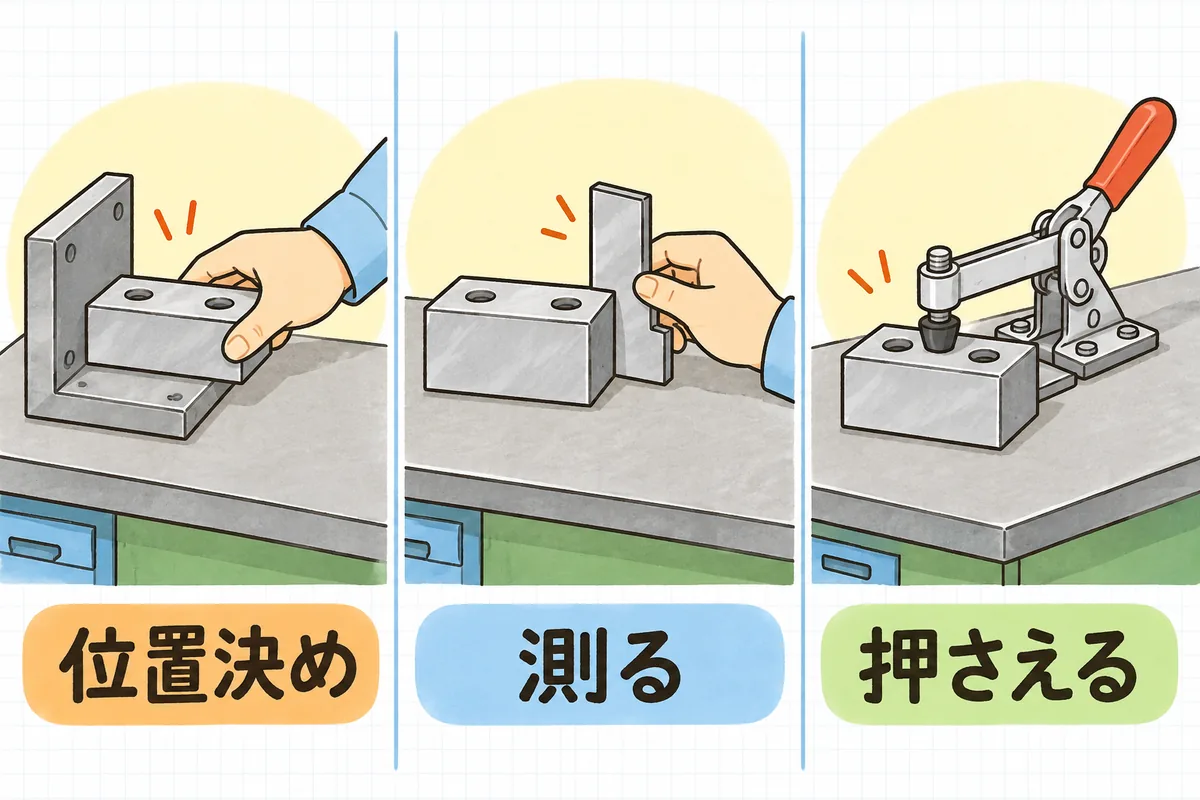

手が止まる3つの場面を左から位置決め・測る・押さえるの3列に並べ、それぞれに合う簡単な自作治具を描いた説明図 — 手が止まる場所は「位置決め」「測る」「押さえる」のどれか。止まり方に合う治具を1つ作る

自作する治具を考えるときは、「何を作るか」より先に「どこで手が止まっているか」を見ます。止まり方は、だいたい次の3つのどれかに分かれます。

1. 位置決めで止まる → 突き当て・ピンで「置けば決まる」形にする 品物を置くたびに測っているなら、置く場所そのものを決めてしまいます。 L字の突き当てブロックや、穴に差し込むピンを1つ付けるだけで、「当てて置けば、いつも同じ位置」になります。向きを間違えやすい品物なら、逆向きでは入らない段差を1つ足すと、付け間違いも一緒に防げます（いわゆるポカヨケです）。

2. 測るところで止まる → 「当てれば分かる」ゲージにする 毎回ノギスやダイヤルゲージで確かめている寸法のうち、「合っているか、外れているか」だけ分かればよいものは、専用の当て板やゲージにできます。段のついた板を当てて、引っかからなければ合格。そんな簡単な形でも、測る時間と読み違いはぐっと減ります。ただし、図面の公差に直接かかわる寸法の最終確認は、これまでどおり校正された測定器で行います。ゲージは「途中の確かめ」を速くするための道具、と分けておくと安心です。

3. 押さえるところで止まる → クランプで「手を離せる」ようにする 片手で品物を押さえながら作業しているなら、トグルクランプなどの市販の締め具で押さえを任せます。両手が使えるようになるだけで、作業はかなり楽になり、手を刃物や回転部に近づける場面も減らせます。

どうやって作るか

材料は、手元にあるもので十分なことが多いです。

端材：アルミやスチールの端材を削って、突き当てブロックや当て板にする
市販部品：トグルクランプ、位置決めピン、マグネットベースなど、組み合わせて使える部品はホームセンターや工具通販で手に入ります
樹脂の3Dプリンタ：力のかからない位置決めや向き確認の治具なら、樹脂で試作している現場もあります。まず形を試して、使えると分かってから金属で作り直す、という使い方もできます

最初から完成品を目指さなくて大丈夫です。まず段ボールや木の切れ端で形を試し、「これなら使える」と分かってから本番の材料で作る。そのくらいの気軽さで始めましょう。

自作するときに守っておきたい線

手作りの治具は気軽に作れるぶん、いくつか決めておくと安心な線があります。

機械の安全装置には手を加えない。安全カバーやインターロック（扉を開けると止まる仕組み）を外したり無効にしたりする工夫は、治具づくりの範囲に入れません。
初品で必ず寸法を確かめる。治具を使って作った最初の品物を、いつもの測定器で測ってから量産に入ります。
品質にかかわる治具は、使う前に一声かける。客先と取り決めた工程や検査のやり方が変わる場合は、品質担当や客先への確認が必要なこともあります。変化点として記録しておくと、あとで追いかけやすくなります。
名前と日付を書いて、置き場を決める。どの品物用か、いつ作ったかを治具に書いておく。置き場が決まっていないと、せっかくの治具が「探す時間」を生んでしまいます。
すり減りを時々見る。突き当て面やピンはだんだん摩耗します。品物の寸法がずれてきたら、まず治具を疑えるようにしておきます。

明日やること

今週流す品物の中から、「毎回手が止まる場所」を1つだけ選ぶ。現場の人に「いちばん面倒なところはどこ？」と聞くのが近道です。
その止まり方が「位置決め」「測る」「押さえる」のどれかを見る。
段ボールや端材で、形だけ試してみる。使えそうなら本番の材料で作ります。
初品で寸法を確かめてから使い始め、かかった時間を前後で1回ずつ測る。「1分30秒が20秒になった」と数字で残しておくと、次の治具づくりの後押しになります。
